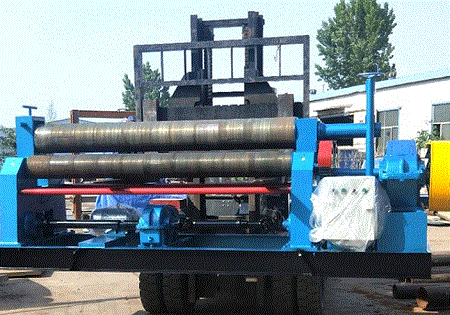

卷板机的上辊、下辊和侧辊

　　卷板机的上辊、下辊和侧辊是设备不可缺少的一部分，那么这些部分的组成和标准的怎样的呢，一起来看看吧。
　　1.卷板机上辊装置
　　上辊装置由液压马达、行星减速机、上辊轴承座、上辊、双列调心轴承等组成。液压马达提供卷制板材所需的驱动力，工作压力为19.5MPa。双列调心轴承采用低速、重载的调心滚子轴承。上辊材质为42CrMo，粗加工后调质处理HB260~300，表面硬度HRC50-55,按照JB/ZG4289-86轧辊钢标准，刚度符合(1/700~1/1000)L（L—指两侧机架中线之间的距离。）
　　2.卷板机下辊装置
　　下辊装置由下辊轴承座、下辊油缸、下辊、双列调心轴承等组成。下辊油缸提供卷制时的夹紧力，为卷制提供摩擦力。双列调心轴承采用低速、重载的调心滚子轴承。下辊材质为42CrMo，粗加工后调质处理HB260~300，表面硬度HRC50-55,按照JB/ZG4289-86轧辊钢标准，刚度符合(1/700~1/1000)L（L—指两侧机架中线之间的距离。）下辊升降油缸材质为45#锻件，热处理调质HB217~255。
　　3.卷板机侧辊装置
　　侧辊装置由侧辊、侧辊油缸、轴承座、调心轴承等组成。侧辊由油缸驱动升降，配合卷制不同直径的筒体。侧辊材质为42CrMo，粗加工后调质处理HB260~300，表面硬度HRC50-55，按照JB/ZG4289-86轧辊钢标准，刚度符合(1/700~1/1000)L（L—指两侧机架中线之间的距离。）侧辊升降油缸材质为45#锻件，热处理调质HB217~255。
　　以上就是小编今天整理的卷板机的上辊、下辊和侧辊的组成部分和它们在生产的时候需要符合的标准，如果你还有其它内容，欢迎继续关注我们，
